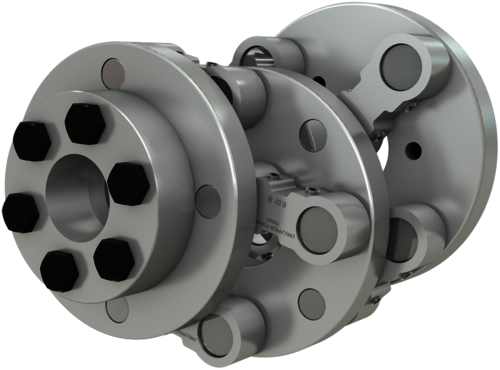

Schmidt Kupplung

Variabel im Versatz
Präzise im Gleichlauf
Kompakt im Einsatz

Auf der richtigen Spur

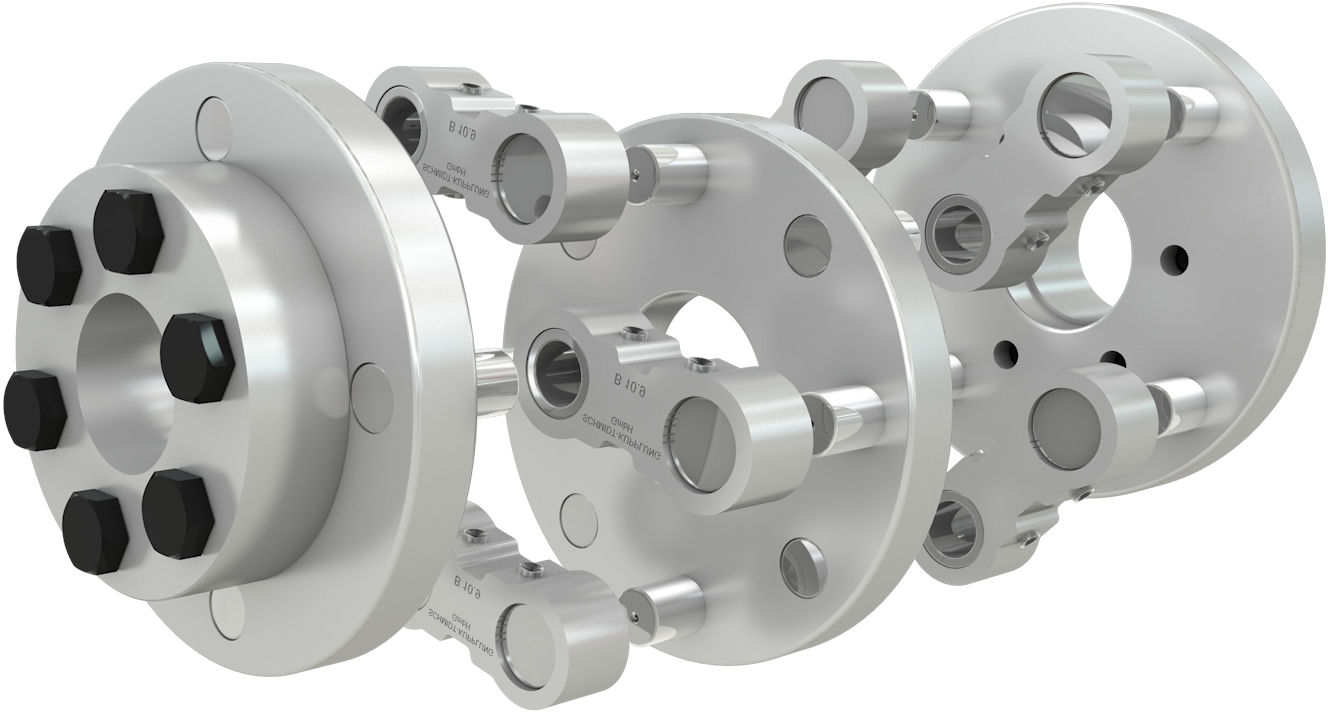

Schmidt-Kupplung

1

Naben
Naben mit Passfedernut und Ausführung zum Anflanschen aus Stahl 1.0570

Spannnaben aus 1.0570 u. 1.7225

2

Kupplungsglieder
Stahl, nachschmierbar über Trichterschmiernippel (Kegelschmiernippel auf Anfrage); Anzahl und Gliederlänge lassen sich anwendungsspezifisch abstimmen (Drehmoment, Radialversatz)

Nadellager:
Qualitäts-Nadelbüchsen mit Käfig
  • Hohe Tragzahlen
  • Hohe radiale Grenzbelastungen
  • Hohe Lebensdauer
  • Mit integrierter Dichtung

3

Kupplungsbolzen
Stahl, einsatzgehärtet, abgestimmtes Zusammenspiel mit Qualitäts-Nadelbüchsen

4

Mittelscheibe
Mittelscheibe aus Stahl 1.0570
Bitte aktivieren Sie Javascript.

Die Kompakte für den extremen Versatz

Variable Verstellmöglichkeiten pur – die Schmidt-Kupplung ist der Experte in Sachen extremer radialer Versatz. Auch wenn im Bearbeitungsprozess unterschiedliche Materialstärken zu bearbeiten sind und der Versatz sich hierdurch im Betrieb verändert, die Schmidt-Kupplung lässt sich hierbei nicht aus der Ruhe bringen und ermöglicht dies effizient bei gleichzeitig permanenter Winkelsynchronisation und Gleichlauf.
