Individuelle Kupplungslösungen für spez. Einbaubedingungen

Extrem begrenzte Einbauräume, blitzschnelle Umrüstzeiten, die Aufnahme und Verbindung extragroßer Wellendurchmesser oder aber die Adaption von Kupplungen mittels kundenspezifischem Adapter, Zapfen oder platzsparender, innenliegender Spannsätze – all diese Anforderungen stellen hohe Ansprüche an eine maßgeschneiderte Kupplungslösung.

Unsere Möglichkeiten bei der technischen Umsetzung Ihrer spezifischen Wünsche sind nahezu unbegrenzt. Finden Sie nachfolgend exemplarisch, auf Ihren anwendungsrelevanten Bedingungen basierende individuelle Anpassungen und speziell adaptierte Maßanfertigungen.

Möbel in Holzoptik sind nahezu in jedem Haushalt zu finden. Der eine bevorzugt Kiefer oder Kastanie, der andere Ahorn oder Buche, um sich in den eigenen vier Wänden eine behagliche Wohnatmosphäre zu schaffen. Dabei gaukeln viele dieser Möbel mehr vor, als sie in Realität sind. Ihre Holzoptik verdanken sie Dekorfolien, die auf die Oberflächen von Spanplatten oder anderen Trägermaterialien aufgetragen werden und eine Echtholzqualität suggerieren. Dabei ist die Qualität dieser Dekorfolien häufig so gut, dass die „bedruckten“ Möbelstücke kaum von Echtholzprodukten zu unterscheiden sind.


Fallbeispiel:

Schwenkbare Klemmschraubeneinheit gewährleistet schnellste Umrüstzeiten

In einer Papierdruckanlage für Möbeloberflächen wurden hohe Anforderungen an die Produktivität gestellt. Dabei stand die Flexibilität beim Druck verschiedenster Holzoptiken im Vordergrund, das heißt, ein schnelles Umrüsten der Druckwalzen musste gewährleistet sein. Eine spezielle Ausführung der torsionssteifen Kupplung Semiflex ist hier die Lösung. Um ein schnelles Wechseln der verschiedenen Druckwalzen sicherzustellen, ist die Kupplung einseitig als „schwenkbare Klemmschraubeneinheit“ ausgeführt. Durch einfaches Lockern der jeweiligen Klemmschrauben kann der Kupplungsverschluss mithilfe eines Scharniergelenks von der Bedienerseite aufgestellt werden. Die Schrauben verbleiben dabei im anderen Teil der Klappeinheit und müssen nicht entfernt werden. Durch das spezielle Design dieser Nabenform bleibt der Verschluss nach dem Öffnen oben und kann nicht zufallen. Eine zusätzliche verschleißfeste Oberflächenbeschichtung der Kupplung rundet das kundenspezifische Gesamtpaket ab.

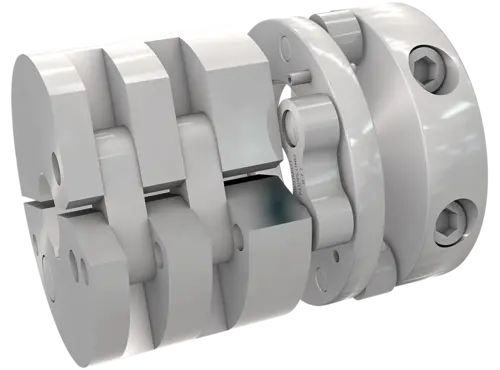

Semiflex

• Baugröße F 320
• Scharniergelenkverschluss für schnelles Umrüsten
• Zusätzliche Oberflächenhärtung durch Nitrieren


Verpackungen aus Wellpappe sind als schützende Umverpackung unverzichtbar. Der Herstellungsprozess dieser leichten, aber stabilen Produkte erfolgt zumeist auf Inline-Maschinen, die aus mehreren Teilaggregaten bestehen. Diese stellen aus Pappbögen die fertigen Wellpappenverpackungen her. Dabei durchläuft der Bogen die Teilstationen Einleger, Druck-, Rill- und Schlitzwerk, Stanz- und Faltstation, um anschließend in der Faltschachtelklebestation zum vollendeten Paket zu werden.


Fallbeispiel:

Kürzer geht´s nicht: Funktionsprinzip kundenspezifisch integriert

In solchen Verpackungsmaschinen mit kompaktesten Einbaubedingungen unterstützt die torsionssteife Präzisionskupplung Semiflex den synchronisierten Ablaufprozess zu den einzelnen Bearbeitungsstationen. Um die maximal kürzeste Kupplungslösung zu erzielen, wurde die Kupplung als 1/3-Lösung konzipiert. Die abgesetzte Mittelscheibe mit dem Parallellenkersystem wurde zusammen mit den entsprechenden Anbauteilen exakt in den engsten Raum der kundenspezifischen Anbauteile integriert.

Semiflex

• Baugröße C 230
• Hohe Leistungsdichte: Außendurchmesser 90 mm, Baulänge 17 mm, Nenndrehmoment 230 Nm
• Radiale Verlagerungen von bis zu 4 mm


Die Anforderungen an eine Drehgeberkupplung sind hoch. Sie muss präzise und winkelsynchron arbeiten und auftretende Verlagerungen mit geringen Rückstellkräften kompensieren, um die Präzisionslager der Messwertaufnehmer nicht zu belasten.
Bei komplexeren und diffizileren kundenspezifischen Anforderungsprofilen ermöglichen angepasste Modifikationen der Drehgeberkupplung Controlflex die Anpassung an die jeweilige Applikation. Dies kann beispielsweise bei speziellen Einbausituationen oder der direkten Anbindung an kundenseitigen Bauteilen der Fall sein.


Geringster Wellenabstand auch bei großen Wellendurchmessern

In manchen Anwendungen stehen die zu verbindenden Wellen beispielsweise dicht vor der Stirn. Diese Situation stellt bei kleinen Wellendurchmessern kein Problem dar. Die Mittelbohrung des Funktionselements erlaubt das Durchstecken der Wellen in den Innenbereich der Kupplung und gleicht gleichzeitig die Wellenverlagerungen aus. Bei Wellen, deren Größe nahe dem maximal zulässigen Bohrungsdurchmesser der Kupplungsgröße liegt, rüstet der Kupplungsspezialist die Drehgeberkupplung mit einem modifizierten Funktionselement aus. Die extragroße Mittelbohrung wird entsprechend des Wellendurchmessers angepasst und ermöglicht so die Realisierung dieser Einbausituation.
Doch wie lassen sich Forderungen erfüllen, bei denen die zu verbindende Welle deutlich über den maximal zulässigen Bohrungsdurchmesser einer Kupplungsgröße hinausgeht, ein existierender limitierter Einbauraum die Wahl einer nächsthöheren Kupplungsgröße aber abmessungstechnisch ausschließt?

Fallbeispiel:

Aufnahme extragroßer Wellen durch spezielle Klemmnaben oder Adapter

Dies kann beispielsweise bei einer Montage der Kupplung geberseitig in einer Glocke oder bei axial knappen Verhältnissen der Fall sein. In einer Anwendung ließ sich aufgrund der Leistungsparameter und der Abmessungen optimal die Baugröße CPS 15.1 integrieren.  Mit einem Durchmesser von 24 mm lag die abtriebsseitig zu verbindende Welle über dem maximal zulässigen Bohrungsdurchmesser dieser Kupplungsgröße. Entsprechend der erwähnten Anforderung wurde eine Kupplungsausführung mit einer speziellen Klemmnabe auf einer Seite konzipiert. Diese verfügt antriebsseitig über eine Standardklemmnabe mit einem Durchmesser von 37 mm sowie abtriebsseitig über eine Klemmnabe mit einem Außendurchmesser von 56 mm und einer Länge von 15 mm. Die Sonderklemmnabe ist mit koordinatengerechten Stiftbohrungen zur Aufnahme des Funktionselements versehen. Diese Ausführung ermöglichte somit die Aufnahme und Verbindung des übergroßen Wellendurchmessers bauraumgerecht.
Die Aufnahme sehr großer Wellendurchmesser wird durch Ausführungen mit kundenspezifischem Adapter ermöglicht.

Controlflex

• Ausführungen für extragroße Wellendurchmesser
• Adaption mit kundenspezifischem Adapter


Walzenauftragsmaschinen sind flexibel und universell einsetzbar zum Beschichten von unterschiedlichsten Auftragsmedien, wie Leimen, Ölen, Lasuren, Primer,n Kunstharzen und Klebern, auf flachen, ebenen Trägermaterialien. Präzise arbeitende Hubverstelleinheiten ermöglichen dabei das exakte Einstellen der gewünschten Durchlasshöhen.

Für spezielle Einbaubedingungen in diesen Anlagen ist die Schmidt-Kupplung mit hierfür konzipierten Nabenausführungen ein integraler Bestandteil im Antriebsstrang. Klemmnaben in Halbschalenbauweise oder die Anbindung mittels Zapfen sind hier nur einige Beispiele.



Schmidt-Kupplung

• Wellenanbindung mittels kundenspezifischer Klemmnabe in Halbschalenbauweise
• Leicht demontierbar durch zentrierende Zapfenverbindung
