Soluzioni di accoppiamento personalizzate per condizioni speciali

Spazi di montaggio ridotti, requisiti estremi di disallineamento e disassamento universale, aspetti specifici legati alla sicurezza in impianti di sollevamento verticali, forze assiali supplementari fino a diversi kN o l'impiego in particolari condizioni di pressione¬: tutti questi requisiti pongono esigenze elevate per una soluzione di giunto su misura.

Le nostre capacità tecniche nel soddisfare le vostre specifiche esigenze sono pressoché illimitate. Di seguito trovate, a titolo esemplificativo, personalizzazioni individuali e soluzioni su misura appositamente adattate in base alle condizioni operative della vostra applicazione.

Conferiscono ad alimenti e bevande un aspetto accattivante e coerente con il marchio oppure proteggono prodotti sensibili durante lo stoccaggio o la spedizione: confezioni funzionali dal design accattivante o scatole protettive in carta, cartone ondulato o diversi materiali multistrato. Processi di fustellatura ad alta produttività, con tecnologia rotativa o piana, consentono la realizzazione di questi prodotti di imballaggio con la massima precisione e un'elevata accuratezza di taglio.


Esempio applicativo:

Forze assiali fino a 45.000 N

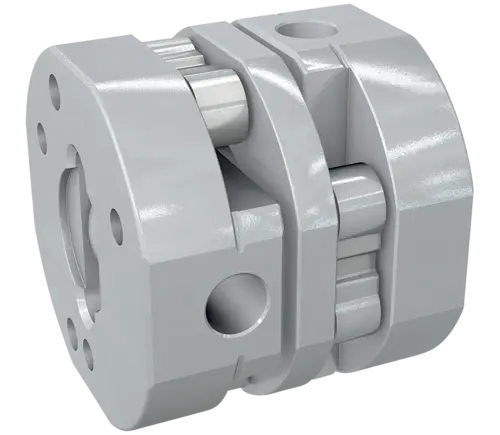

Il giunto di precisione compatto Semiflex, in versione personalizzata, affronta e supera questa complessa sfida caratterizzata dalla combinazione di elevate coppie e forze assiali. In base alle specifiche condizioni di montaggio e ai vincoli tecnici presenti, il giunto interamente metallico è realizzato su misura per il sistema d'impianto.

Semiflex

• Taglia NFF 10.16/2
• Coppia nominale 775 Nm
• Max. carico assiale 45.000 N
• Dimensioni compatte: diametro esterno 152 mm, lunghezza complessiva 139 mm, versione flangiata

Il metilestere di colza viene ottenuto mediante reazione chimica tra olio di colza e metanolo. La produzione di questo biocarburante avviene nei cosiddetti impianti di transesterificazione. In questo processo vengono normalmente utilizzati scambiatori di calore, serbatoi agitati per la miscelazione e apparecchiature per la separazione delle fasi. Nella stazione di miscelazione o agitazione di un impianto di processo di questo tipo viene utilizzato un agitatore a pale rotanti.

Esempio applicativo:

Elevata capacità di disallineamento universale abbinata a una struttura compatta

Al giunto d'albero da impiegare sono stati richiesti requisiti elevati. Tra le specifiche principali figuravano il contatto con i fluidi, dimensioni compatte, un elevato compensamento universale dei disassamenti senza generare forze di reazione – radiale fino a 10 mm, angolare di 2° e assiale fino a 4 mm – e un'elevata trasmissione della coppia. La soluzione che abbiamo sviluppato per questa applicazione soddisfa esattamente tali requisiti. Il giunto presenta un diametro esterno di 215 mm e offre la capacità di compensazione universale richiesta unita a una forma costruttiva compatta.

Nelle singole leve del giunto sono montati dei cuscinetti a snodo. Essendo il giunto a contatto con il fluido, l'accoppiamento dei cuscinetti è stato scelto nella combinazione polimero ad alte prestazioni/acciaio, così da garantire, oltre alla resistenza al fluido, anche l’assenza di manutenzione. Il giunto è realizzato con mozzi di calettamento ad accoppiamento per attrito e presenta una coppia nominale di 3.000 Nm e una coppia di picco di 6.700 Nm. Con una lunghezza complessiva di 104 mm, misurata senza calettatori, il giunto è molto compatto per lo spazio di installazione ridotto.

Omniflex

• Taglia RGF 10.21/2
• Elevata densità di potenza: diametro esterno 215 mm, lunghezza complessiva 104 mm, max. coppia 6.700 Nm
• Elevata compensazione universale dei disallineamenti
  • Radiale fino a 10 mm
  • Angolare fino a 2°
  • Assiale fino a 4 mm

Gli impianti automatici di taglio per la lavorazione di pezzi pesanti, quali lastre grezze di alluminio, legno massiccio, pannelli di gesso o pannelli in fibra, in formati personalizzati sono sistemi complessi di fascia alta, costituiti dal collegamento ottimizzato per il processo di stazioni di segatura e di troncatura di vario tipo, sistemi di trasporto e sistemi di stoccaggio. Grazie ai processi automatizzati, abbinati a elevate velocità di avanzamento e flessibilità, questi impianti garantiscono la massima produttività e una qualità di taglio perfetta dei materiali lavorati.


Esempio applicativo:

Giunto lineare con elevata densità di potenza per forze assiali fino a 60.000 N

In questi impianti, il sistema di alimentazione svolge un ruolo centrale per il posizionamento di precisione dei pezzi nelle singole fasi di lavorazione. A causa degli elevati pesi dei materiali da lavorare, una notevole forza di avanzamento rappresenta la prassi quotidiana. Per un complesso sistema di taglio con requisiti estremi in termini di rigidità assiale e di forza assiale da trasmettere, è stata sviluppata una versione per carichi gravosi caratterizzata da una densità di potenza particolarmente elevata. Questo giunto lineare è dotato di speciali cuscinetti radenti esenti da manutenzione ed estremamente stabili dal punto di vista dimensionale, capaci di resistere a sollecitazioni statiche e dinamiche molto elevate. I mozzi del giunto e il relativo anello interno sono realizzati in acciaio, mentre i perni sono in acciaio inossidabile. In funzione delle condizioni ambientali, la superficie del giunto è inoltre sottoposta a nichelatura chimica per la protezione dalla corrosione. Un pacchetto complessivo ad altissima resistenza, dimensionato per carichi assiali fino a 60.000 N.

Loewe GK Linear

• Taglia GK L 90
• Struttura compatta ed elevata densità di potenza: diametro esterno 90 mm, lunghezza complessiva 129 mm, collegamento filettato su entrambi i lati
• Max. carico assiale 60.000 N
• Acciaio nichelato chimicamente
• Cuscinetti radenti autolubrificanti ad alte prestazioni, con elevatissima capacità di carico statico e dinamico

I requisiti richiesti a un giunto per encoder sono elevati. Deve operare in modo preciso e con sincronismo angolare, compensando i disallineamenti con ridotte forze di reazione per non sollecitare delicatamente i cuscinetti di precisione dei sensori di rilevamento. Qualora i profili prestazionali specifici del cliente risultino più complessi e articolati, opportune modifiche al giunto per encoder Controlflex ne consentono l'adattamento alla singola applicazione. Si può trattare, ad esempio, di particolari situazioni di montaggio o del collegamento diretto a componenti del cliente, ma anche di aspetti legati alla sicurezza e a specifiche condizioni ambientali.

Da giunti a prova di rottura per applicazioni verticali a alberi ad espansione per encoder ad albero cavo

I sistemi di sollevamento e la tecnologia scenotecnica da palcoscenico pongono requisiti particolari alle macchine e agli organi meccanici in virtù degli aspetti di sicurezza tecnica. Per gli encoder e i finecorsa a camma in questi settori applicativi, le speciali varianti «Fail-Safe» del giunto per encoder – dotate di accoppiamento di forma supplementare tramite sede di linguetta e ad accoppiamento positivo con sicurezza anti rotazione – offrono la soluzione ideale. Ulteriori esecuzioni personalizzate del giunto per encoder comprendono versioni ad bloccaggio assiale per l'assorbimento di leggeri carichi di trazione e compressione o per particolari esigenze di montaggio, varianti con diverse lunghezze maggiorate per l'integrazione in spazi di ingombro predefiniti, oltre a versioni con albero ad espansione, albero a D o mozzo con morsetto spaccato per il montaggio e smontaggio radiale.

Controlflex

• Fail-Safe e a prova di disaccoppiamento per dispositivi di sollevamento verticali
• Con albero espansibile per encoder ad albero cavo
• Come giunto 1/3 per un’integrazione con il minimo ingombro nei componenti esistenti del cliente
• Con albero a D o mozzo di serraggio in due semigusci, montabile radialmente

Gli impianti di taglio innovativi vengono impiegati nei processi produttivi in cui si lavorano diversi materiali in nastro, tra cui film plastici, fogli e nastri di alluminio, accoppiati di pellicole speciali, materiali da imballaggio e carta, oltre a tessuto non tessuto e materiali autoadesivi per etichette. In un azionamento ad elevata dinamica dell'albero portalame di una taglierina si verificavano accelerazioni e decelerazioni massime. Per soddisfare l'elevata precisione di posizionamento dell'impianto, il giunto da impiegare doveva disporre di un'adeguata rigidità torsionale.


Esempio applicativo:

Elevata densità di potenza, momento d'inerzia minimizzato, elevata compensazione dei disallineamenti: radiale fino a 15 mm, angolare fino a 2°, assiale fino a 3 mm

Il giunto Omniflex RGF 10.18/2 nella versione con calettatore, sviluppato appositamente per questa applicazione, soddisfa con precisione tali severe condizioni. La variante con calettatore è stata scelta in funzione delle massime accelerazioni e decelerazioni. Con un diametro esterno di 180 mm e una lunghezza costruttiva complessiva di 150 mm, il giunto presenta una struttura molto compatta per consentire all'utilizzatore una progettazione dell'unità di azionamento a ingombro ridotto. A causa dell'azionamento ad alta dinamica, il giunto è realizzato in alluminio ad alta resistenza al fine di contenere il momento d'inerzia di massa. Oltre alla necessaria capacità di disallineamento angolare fino a 2°, il giunto torsionalmente rigido offre una capacità di disassamento radiale fino a 15 mm e uno spostamento assiale fino a 3 mm. La coppia nominale del giunto è di 2.300 Nm.

Omniflex

• Taglia RGF 10.18/2
• Struttura compatta ed elevata densità di potenza: diametro esterno 180 mm, lunghezza complessiva 104 mm (senza calettatori), coppia massima 5.000 Nm
• Elevata compensazione dei disallineamenti: radiale fino a 15 mm, angolare fino a 2°, assiale fino a 3 mm
• Alluminio ad alta resistenza

Il rivestimento superficiale, l'essiccazione di sostanze in polvere o materiali sensibili, nonché la produzione di minerali sintetici o gemme in condizioni di laboratorio: tutti questi processi hanno luogo all'interno di camere da vuoto. Esse creano un'atmosfera che sarebbe impensabile in normali condizioni ambientali. I recipienti a tenuta ermetica e le pompe per vuoto sono generalmente realizzati in acciaio inossidabile. Per questi ambiti applicativi sono disponibili i giunti di precisione delle serie Semiflex e Schmidt-Kupplung in versione speciale in acciaio inox. Tutti i materiali utilizzati sono compatibili con il vuoto.

Perfettamente configurato alle condizioni di vuoto

Per questi campi di impiego sono disponibili giunti di precisione delle serie Semiflex e Schmidt-Kupplung in versioni adattate in acciaio inox. Tutti i materiali utilizzati sono compatibili con il vuoto.

Schmidt-Kupplung, Semiflex

• Taglia P 350, F 45, C 70
• Acciaio inox 1.4305, 1.4301 oppure 1.4404 (in funzione del livello di vuoto)
• Impiego di speciali lubrificanti di alta qualità per applicazioni sottovuoto
• In alternativa, cuscinetti radenti autolubrificanti ad alte prestazioni per il vuoto, con caratteristiche di degassamento estremamente ridotte

Qui occorre prendere due piccioni con una fava: nelle applicazioni in cui sono richieste un’elevata compensazione del disallineamento radiale e angolare e, contemporaneamente, l’isolamento elettrico tra componenti della macchina, il problema può essere risolto costruttivamente combinando in modo intelligente due principi funzionali. Tali requisiti si presentano, ad esempio, nei banchi di prova EoL completamente automatici per motori elettrici, negli impianti di prova con sensibili sistemi di misurazione dei segnali o negli assetti di misura che analizzano scrupolosamente materiali e componenti tramite processi di scansione acustica.

Esempio applicativo:

Elevata capacità di disallineamento abbinata a isolamento elettrico del potenziale

In una specifica applicazione, il giunto di precisione Semiflex, noto per l’elevata capacità di compensazione radiale, è abbinato a uno speciale pacco lamellare in materiale composito fibrorinforzato ad alte prestazioni. Questa soluzione offre un pacchetto complessivo ad alte prestazioni caratterizzato da elevata coppia, elevata capacita di compensazione dei disassamenti radiali e angolari, unita al necessario isolamento del potenziale elettrico.

Semiflex

• Taglia NFF 265.55
• Elevata densità di potenza: diametro esterno 100 mm, lunghezza complessiva 109 mm, max. coppia 360 Nm, disallineamento radiale fino a 7 mm, disallineamento angolare fino a 4°
• Funzione supplementare di isolamento elettrico
