Macchine utensili

Quando è questione di velocità e precisione

Le macchine utensili eseguono la lavorazione di pezzi e attrezzi. Le macchine utensili per asportazione di truciolo comprendono tra l'altro torni, foratrici, fresatrici o levigatrici. Per tutti questi tipi di macchine sono decisive la rapidità, la precisione e una marcata redditività. I giunti di precisione SCHMIDT-KUPPLUNG trovano impiego nelle più svariate macchine utensili.

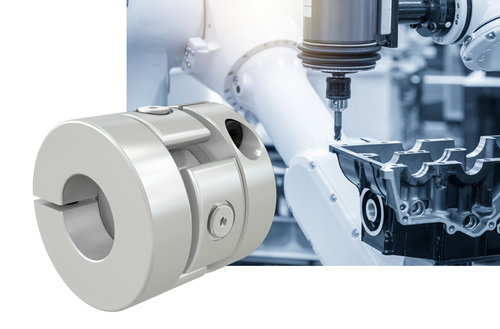

Avanzamento della barra nei torni

Rigidità assiale per l'alimentazione precisa del materiale

Soprattutto nella lavorazione di pezzi prodotti in grandi serie, i torni plurimandrino assumono un ruolo importante grazie all'elevata produttività e alla marcata redditività. Per l'avanzamento del materiale si ricorre ai giunti con rigidità assiale Loewe GK. Grazie all'elevata rigidità assiale, questo giunto garantisce l'avanzamento preciso della barra e offre inoltre un'ampia compensazione di spostamenti combinati radiali e angolari, restando indeformabile su dimensioni compatte in lunghezza.
I cavi di alimentazione della macchina trovano posto in un apposito vano interno del giunto snodato.

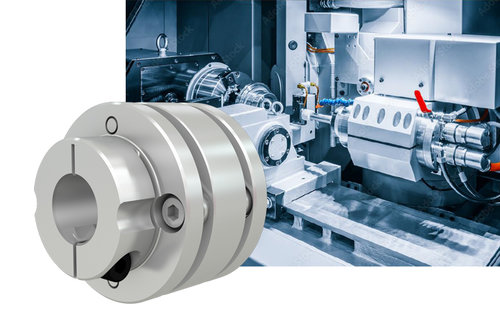

Sistema di avanzamento dei torni

Avanzamento dinamico con la massima precisione di posizionamento

I moderni torni CNC pongono requisiti elevati di comportamento dinamico per i sistemi di avanzamento. Da un lato, è essenziale il posizionamento esatto del movimento di avanzamento. L'alta precisione di posizionamento richiesta presuppone una forte rigidità dell'intera unità di azionamento. Il giunto Servoflex favorisce tutto ciò grazie all'elevata rigidità torsionale e al funzionamento senza gioco.
Dall'altro lato si richiedono elevate proprietà dinamiche nelle operazioni di avanzamento, per far fronte all'elevata produttività. Grazie alla conformazione che minimizza il momento d'inerzia di massa, i giunti Servoflex offrono la soluzione perfetta. Le versioni Ultra High Stiffness dei giunti Servoflex trovano applicazione nei mandrini principali e nelle viti di avanzamento per le quali è richiesta un’estrema rigidità del sistema. I giunti Servoflex garantiscono in questo caso, grazie alla loro elevata densità di potenza, dimensioni ridotte e di conseguenza una riduzione del momento di inerzia di massa.

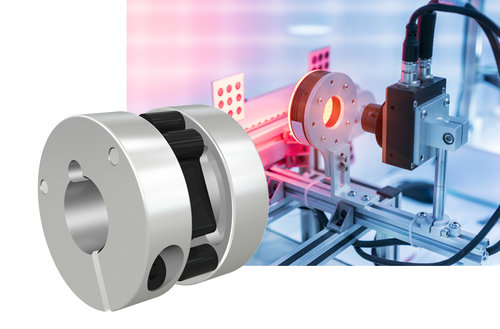

Controllo e misurazione

Monitoraggio del ciclo di lavoro nelle macchine utensili

In molti processi operativi delle macchine utensili la precisione del ciclo di lavoro è controllata da sensori e trasduttori di rotazione. I giunti Controlflex per trasduttori di rotazione assicurano il rilevamento esatto e la trasmissione precisa degli impulsi di misurazione. Grazie a un elemento funzionale unico nel suo genere, questo giunto compatto per trasduttori di rotazione abbina un funzionamento dalle forze antagoniste ridottissime e poco gravoso per i cuscinetti a una trasmissione del moto rotatorio sempre conforme alla sincronia angolare. Il giunto è elettricamente isolante, agevole da montare e dimensionato per regimi fino a 25.000 min-1.

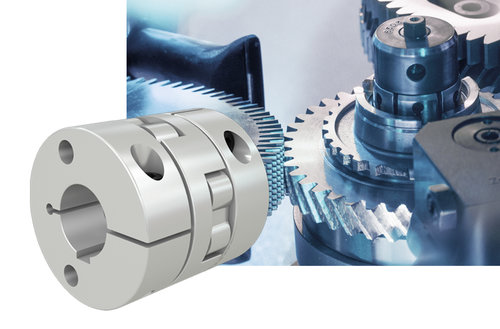

Dentatrici

Prestazioni elevate nelle macchine dentatrici

Le stozzatrici a coltello circolare sono dentatrici continue per la creazione di dentature interne o esterne, a denti diritti o elicoidali. In queste lavorazioni hanno un ruolo importante le cosiddette ruote parziali. Esse infatti sincronizzano la ruota di taglio e la ruota in lavorazione per il processo di asportazione truciolo. Nelle stozzatrici CNC a coltello circolare il giunto della serie Semiflex nella versione con mozzo di bloccaggio senza gioco garantisce l'azionamento preciso della ruota parziale. Poiché la lavorazione del pezzo avviene con avanzamento permanente in profondità, il giunto deve avere un'elevata capacità di spostamento radiale.
