Individuelle Kupplungslösungen für spezielle Umgebungen

Einsatz unter Vakuumbedingungen, Anwendungen in der Lebensmittel-, Kosmetik- oder Pharmaindustrie, spezielle Umgebungsbedingungen wie der Kontakt mit Meer- oder Chlorwasser oder Abfüll- und Verpackungsanwendungen in der Nahrungsmittelindustrie mit entsprechenden Reinigungsprozessen – all diese Anforderungen stellen hohe Ansprüche an eine maßgeschneiderte Kupplungslösung.

Unsere Möglichkeiten bei der technischen Umsetzung Ihrer spezifischen Wünsche sind nahezu unbegrenzt. Finden Sie nachfolgend exemplarisch, auf Ihren anwendungsrelevanten Bedingungen basierende individuelle Anpassungen und speziell adaptierte Maßanfertigungen.

In der modernen Prozesstechnik überprüfen hierfür konzipierte Analysegeräte kontinuierlich den Sauerstoffgehalt in den Prozessgasen. Präzise und zuverlässige Messergebnisse erlauben die Optimierung und Feinabstimmung der jeweiligen Produktionsabläufe.
Für den exakten linearen Messvorgang zeigt sich die Loewe GK Linear als exakt angepasster Partner. Sie ist als Edelstahlausführung konzipiert mit abgestimmten, ableitfähigen Gleitlagern.

Loewe GK Linear

• Edelstahl 1.4404
• Selbstschmierende, ableitfähige Hochleistungsgleitlager

Anwendungen im Offshore-Bereich, im Schiffsbau oder in Unterwasser-, sogenannten Subsea-Umgebungen, haben eins gemeinsam – sie treten mit Meerwasser in Kontakt. Dieser Umstand erfordert, dass die entsprechenden Maschinen- und Anlagenteile hohe Ansprüche hinsichtlich ihrer Beständigkeit gegenüber diesem Medium erfüllen müssen.


Fallbeispiel:

Zusätzliche individuelle Einbaubedingungen

Doch damit noch nicht genug: Extrem knapp gehaltene Einbaubedingungen in Verbindung mit einem hohen radialen Verlagerungsausgleich sowie eine hohe Drehmomentübertragung sind neben dem Meerwasserkontakt weitere herausfordernde Features in einer solchen Anwendung an die einzusetzende Ausgleichskupplung.

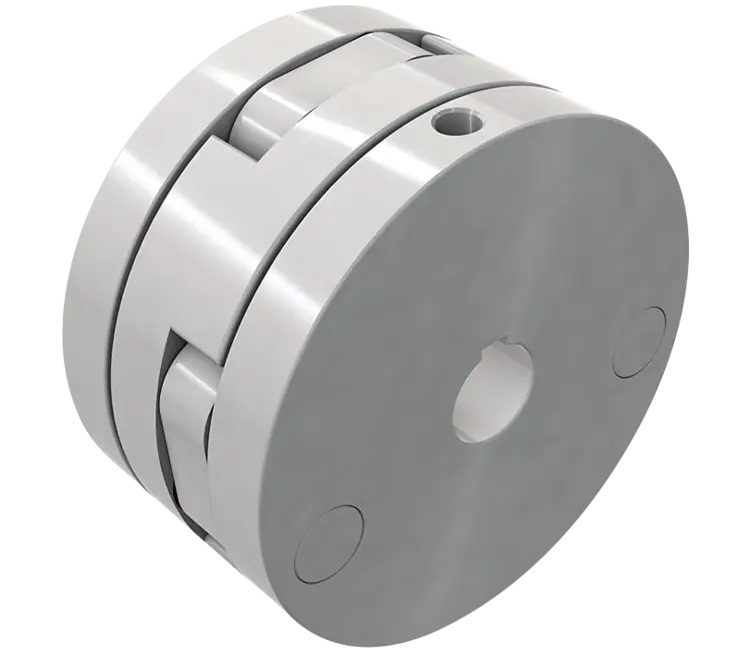

Die kompakte Präzisionskupplung Semiflex, in angepasster Ausführung, stellt sich dieser anspruchsvollen Aufgabe.

Duplexstahl plus wartungsfreie, für Unterwasseranwendungen konzipierte Gleitlager

Exakt abgestimmt an das vorherrschende Medium ist der Werkstoff der torsionssteifen Ausgleichskupplung ein nichtrostender austenitisch-ferritischer Duplexstahl. In den jeweiligen Kupplungsgliedern arbeiten zusätzlich spezielle, für Unterwasseranwendungen optimierte selbstschmierende Hochleistungsgleitlager und runden damit das sorgfältig auf die technischen Rahmenbedingungen zugeschnittene Kupplungspaket ab.
Durch ihr schlankes Design passt die Semiflex perfekt in den vorherrschenden knappen Einbauraum und bietet dabei einen hohen radialen Verlagerungsausgleich von mehreren Millimetern.

Semiflex

• Baugröße NKB 10.17/2
• Meerwasserbeständiger Duplex-Edelstahl
• Kompakteste Bauform mit zusätzlichen, nach innen gerichteten Naben
• Schmiermittelfreie, für Unterwasseranwendungen optimierte Polymergleitlager

Angetriebene Abdeckungssysteme für Schwimmbäder, auch als automatische Poolabdeckungen bekannt, bauen komfortabel auf Knopfdruck eine zuverlässige Schutzbarriere auf. Damit sorgen sie für Sicherheit und helfen, die hygienischen Bedingungen zu erhalten. Darüber hinaus tragen die Anlagen erheblich dazu bei, die Wärme des Wassers zu konservieren und somit Energie zu sparen. Die Controlflex ist in mediengerechter Ausführung exakt an diese Bedingungen angepasst, da sie mit dem chlorhaltigen Poolwasser in Kontakt kommen kann.

Controlflex

• Edelstahl 1.4404

Bei der Herstellung verkaufsfertiger, krosser Knäckebrot-Artikel, durchläuft dieses Getreideprodukt einen mehrstufigen Produktionsprozess. Einer dieser ist der eigentliche Misch- und Knetvorgang, bei dem der Teig in seine homogene, backfertige Konsistenz gebracht wird. Individuell verstellbare Mischwerkzeuge und in der Höhe verstellbare Austragskomponenten für die jeweils anpassbare Dosiermenge sind in einer solchen Anlage Garant für einen gleichmäßigen und optimal abgestimmten Durchlauf. Die Schmidt-Kupplung unterstützt hierbei mit ihrer variablen Verstellmöglichkeit bei permanentem Gleichlauf den kontinuierlichen Misch- und Förderprozess. Entsprechend den strengen Hygieneanforderungen für Lebensmittelverarbeitungsmaschinen besitzt die kompakte Kupplung eine glatte, leicht zu reinigende korrosionsbeständige Nickelschicht. Die durch das chemische Vernickeln entstandene gleichmäßige und porenfreie Schichtdicke bietet eine hervorragende Korrosions- und Verschleißfestigkeit.

Schmidt-Kupplung

• Korrosionsschutz chemisch vernickelt oder Edelstahl 1.4301
• Lebensmittelkonforme Schmierstoffe oder schmiermittelfreie, medienbeständige Polymergleitlager, FDA-konform

Bevor Nudel- und Teigwaren schlussendlich verkaufsfertig in den Kühlregalen von Supermärkten präsentiert werden, durchlaufen sie verschiedene Herstellungs- und Verpackungsprozesse. Diese reichen von Portionierungs- und Dosierungsprozessen bis hin zum automatisierten Produkthandling. Im letztgenannten Arbeitsschritt werden die Lebensmittelprodukte verteilt, gruppiert und anschließend versandfertig verpackt. Für diese Teilprozesse übernehmen in der Nahrungsmittelindustrie vollautomatische und leicht zu reinigende Modulbandförderer die punktgenaue Beförderung der verpackten oder unverpackten Lebensmittel.


Fallbeispiel:

Individuelle Hubprozesse in äußerst platzsparend konstruierten Materialfluss-Anlagen

Modular aufgebaut, transportieren sie schlupffrei die Produkte durch Kurven und Steigungen. Im Antrieb solcher Modulförderer werden die Pasta-Produkte im permanenten Taktbetrieb zu Beginn, je nach Verarbeitungsart, im ersten Teilsegment zuerst angehoben und anschließend mit hoher Präzision zu den einzelnen Stationen weitertransportiert. Abhängig von der Höhe dieser anfänglichen radialen Hubbewegung übernehmen hier Präzisionskupplungen der Serie Semiflex und Schmidt-Kupplung äußerst platzsparend den exakt definierten Hubprozess im laufenden Betrieb. Entsprechend der hygienischen Vorschriften in diesen Anlagen sind die Kupplungen aus Edelstahl gefertigt und mit hochwertigem Lebensmittelschmierstoff ausgestattet. Für die schwer zugänglichen Einbauräume in diesen kompakt konzipierten und ausgelegten Förderanlagen ist die Ausgleichskupplung mit Klemmnaben in Halbschalenbauweise ausgestattet.

Semiflex, Schmidt-Kupplung

• Baugröße F 265, P 355
• Edelstahl 1.4301 oder 1.4404
• Lebensmittelkonforme Schmierstoffe oder schmiermittelfreie, medienbeständige Polymergleitlager

Maßgeschneiderte Abwasseraufbereitungsanlagen im Offshore-Bereich oder an Bord von Schiffen sorgen effizient für die Reinigung von Grau- und Schwarzwasser oder ölhaltigem Bilgenwasser. Dies geschieht in verschiedenen Prozessstufen, angefangen von der mechanischen Vorbehandlung bis hin zur biologischen Klärung und Reinigung. Antriebseinheiten für Pumpen, Rechen oder Hebeeinrichtungen verlangen hier nach einer exakt abgestimmten Kupplungslösung. Die axial steife Gelenkkupplung Loewe GK Torque ist für diese speziellen Rahmenbedingungen in Edelstahl ausgeführt und mit abgestimmten, medienbeständigen Gleitlagern ausgestattet.

Loewe GK Torque

• Edelstahl 1.4462
• Schmiermittelfreie, medienbeständige Polymergleitlager

Damit flüssige oder pastöse Produkte endverbraucherfertig in die Supermarktregale gelangen, durchlaufen sie verschiedene Produktionsstufen in Lebensmitteldosiersystemen. Diese Anlagen sind mit dynamisch arbeitenden Servozylindern ausgestattet und arbeiten mit einer hochproduktiven Ausstoßleistung. Dabei kommt dem Dosiervorgang eine große Bedeutung zu, da die Gewichtsschwankungen des Produkts in der Endverpackung über die gesamte Produktion hinweg mit minimaler Toleranz konstant gehalten werden müssen.
Permanente Produktwechsel im Abfüllsystem machen entsprechende Reinigungszyklen erforderlich.
Für den präzisen linearen Antrieb der Dosierstation, die für die Füllmenge verantwortlich ist, zeigt sich die Loewe GK der Serie Linear als angepasster Partner. In Edelstahlausführung mit abgestimmten Gleitbuchsen trotzt sie den permanenten Reinigungsprozessen und lässt sich auch von den dabei verwendeten Reinigungsmitteln nicht aus der Ruhe bringen.

Loewe GK Linear

• Edelstahl 1.4404
• Selbstschmierende Hochleistungsgleitlager, FDA-konform
