SCHMIDT-KUPPLUNG GmbH: Tec-Data

Technische Daten

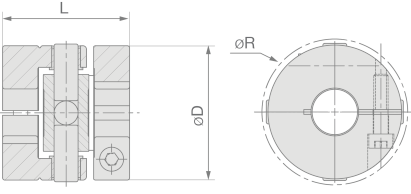

Modell	ØD mmAußendurchmesser	ØR mmRaumbedarf	L mmKupplungsbaulänge	K mm	m kg	M	T_KN NmNenndrehmoment	T_K max NmMaximaldrehmoment	C_T Nm⁄°Torsionssteifigkeit	F_Ka Nmögliche Axiallast-Kapazität bei eingegebenem Antriebsmoment	max. F_Ka NMaximale axiale Belastungen	radial mmRadialverlagerung	angular °Winkelverlagerung	Drehzahl 1⁄minmaximale Drehzahl	PRNReibleistung der Anwendung

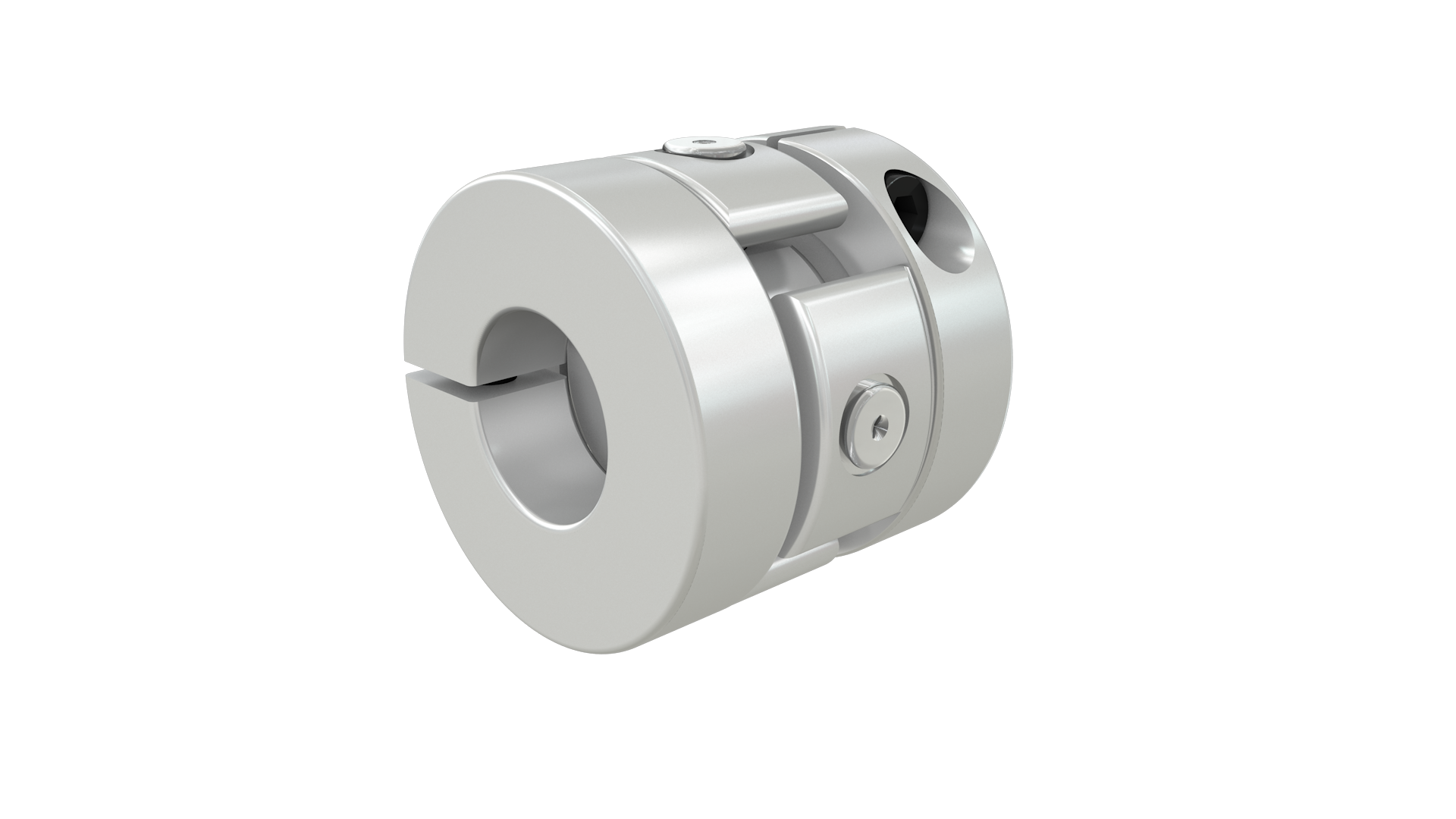

GK 27	27	33	36	10,5	0,05	M4	4	9	13,5	800	800	1	3	4000	1
GK 35	35	41	37	12,5	0,09	M5	7	15	27,5	1000	1000	1,5	3	3500	2
GK 56	56	61	53	15	0,3	M6	33	95	355	4000	4000	2	3	2500	8
GK 75	74,5	84	83	25	0,8	M8	90	240	880	7500	7500	2	3	2500	16
GK 100	100	109	97	27,5	1,8	M12	220	550	1.475	13000	13000	2,5	3	1500	32
